————南洋防爆电机权威TYBPE永磁同步电动机的全面知识

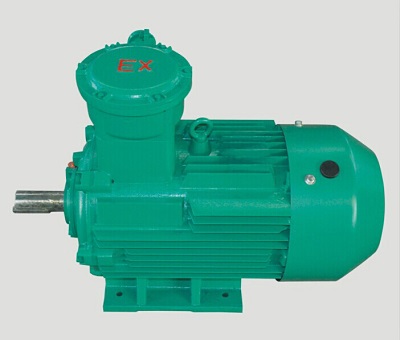

TYBPE永磁同步电动机

TYBPE防爆永磁同步电动机介绍

TYBPE系列隔爆型超高效率三相异步永磁同步电动机(中心高132-355)该系列产品的效率指标符合GB30253-2013《永磁同步电动机能效限定值及能效等级》的1级标准。(注:T同步;Y永磁;B隔爆;PE变频高效)。该系列产品设计为全封闭自扇冷结构、防护等级IP55、F级绝缘、S1工作制。其安装尺寸与YB3系列电动机相同。防爆型式为隔爆型,防爆等级为EXDI MB、EXDIICT4GB、EXDIIBT4GB。

TYBPE防爆永磁同步电动机用途和特点

该系列产品广泛用于石化、煤矿、电力、交通、纺织、工矿企业及防爆机车、拖动风机、泵类、压缩机、皮带机、机床等各种机械。额定频率、额定电压下具有自起动能力。也可以根据用户要求,提供380V、660V、1140V等级的电机。

该系列产品具有自起动能力,在25%-120%负载范围内,相对于同规格异步电动机均具有更高的效率、经济运行范围宽、具有显著的节能效果。电机温升低、在额定负载下,电机的温升在30-50K。

TYBPE防爆永磁同步电动机型号解析

电气设备分类解析

II 类 除煤矿外的其他爆炸性气体环境用电气设备。II 类爆炸性气体的特性进一步分类为:IIA、IIB、IIC。II 类常见可燃性气体、蒸气、温度组别见下表 II 类 用于除煤矿以外的爆炸性粉尘环境,III 类再分类:IIIA 类:可燃性飞絮 ; IIIB类:非导电性粉尘;IIIC 类:导电性粉尘;

电气设备分类表

不同温度组别对应表面最高温度表

不同温度组别对应表面最高温度表

TYBPE防爆永磁同步电动机使用条件

TYBPE防爆永磁同步电动机使用电气条件
额定电压:380、660、1140、380/660、660/1140V。(也可按特殊电压制造)
额定频率:5HZ-50Hz、50HZ-100HZ、5HZ-100HZ
定额:连续工作制S1。
TYBPE防爆永磁同步电动机使用环境条件
海拔不超过1000m,环境空气温度随季节而变化,为-15℃~40℃的户内环境。
TYBPE 为基本型,适用于户内环境。
TYBPE-W 适用于户外型环境。
TYBPE-TH 适用于户内湿热带型环境。
TYBPE-THW 适用于户外湿热带型环境。
TYBPE-TA 适用于户内干热带型环境。
TYBPE-TAW 适用于户外干热带型环境。
TYBPE-T 适用于户内热带型环境。
TYBPE-TW 适用于户外热带型环境。
TYBPE-WF1 适用于户外中等腐蚀的环境。

TYBPE防爆永磁同步电动机结构及安装和外形尺寸

TYBPE防爆永磁同步电机的安装方式符合GB997《电机结构及安装型式代号》及IEC34-7 的规定。本系列电动机有以下5 种基本结构型式:B3—机座带底脚、端盖无凸缘;B5—机座不带底脚、端盖有凸缘;B35—机座带底脚、端盖有凸缘;B14—机座不带底脚、端盖有小凸缘;B34—机座带底脚、端盖有小凸缘。本系列电动机在上述5 种基本结构上,可派生15 种常用结构及安装型式见下表:

机座号 结构及安装型式代号(IM)
80~112 B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V35
132~160 B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V35
180~280 B3、B5、B35、V1
315~355 B3、B35、V1
400~450 B3、B35、V1
TYBPE防爆永磁同步电动机结构及安装型式示意图

TYBPE结构及安装型式示意图

TYBPE防爆永磁同步电动机参数表

TYBPE系列隔爆型超高效率三相永磁同步电动机详情参数表
系列 型号
额定电压
(V)
额定功率
(KW)
额定电流
(A)
效率%
额定功率因数
堵转转矩
额定转矩
Tst
TN
堵转电流
额定电流
Ist
TN
可替代异步电机功率KW 重量
(kg)
同步转速1500r/min
TYBPE 132S-4 380/660/1140 5.5 9.5/5.4/3.1 92.1 0.96 2.3 9 7.5-11 75
TYBPE 132M-4 380/660/1140 7.5 12.8/7.4/4.3 92.6 0.96 2.3 9 11-15 75
TYBPE 160M-4 380/660/1140 11 18.6/10.7/6.2 93.6 0.96 2.2 9 15-18.5 125
TYBPE 160L-4 380/660/1140 15 25.3/14.5/8.4 94.0 0.96 2.2 9 18.5-22 156
TYBPE 180M-4 380/660/1140 18.5 31/17.9/10.4 94.3 0.96 2.2 9 22-30 200
TYBPE 180L-4 380/660/1140 22 36.8/21.2/12.3 94.7 0.96 2.2 9 30-37 200
TYBPE 200L-4 380/660/1140 30 50.5/28.8/16.7 95.0 0.96 2.2 9 37-45 255
TYBPE 225S-4 380/660/1140 37 61.4/35.4/20.5 95.3 0.96 2.2 9 45-55 335
TYBPE 225M-4 380/660/1140 45 74.5/42.9/24.8 95.6 0.96 2.2 9 55-75 435
TYBPE 250M-4 380/660/1140 55 90.9/52.3/30.2 95.8 0.96 2.2 9 75-90 453
TYBPE 280S-4 380/660/1140 75 123.6/71.2/41.2 96 0.96 2.2 9 90-110 540
TYBPE 280M-4 380/660/1140 90 148.1/85.3/60.1 96.2 0.96 2.1 9 110-132 660
TYBPE 315S-4 380/660/1140 110 180.6/104.0/72.0 96.4 0.96 2.1 9 132-160 925
TYBPE 315M-4 380/660/1140 132 216.5/12.4/87.3 96.5 0.96 2.1 9 160-200 1110
TYBPE 315L1-4 380/660/1140 160 262.4/151.1/109.1 96.5 0.96 2.1 9 200-220 1180
TYBPE 315L2-4 380/660/1140 200 327.7/188.7/119.1 96.6 0.96 2.1 9 220-250 1275
TYBPE 315L3-4 380/660/1140 220 360.4/207.5/119.9 96.6 0.96 2.1 9 250-315 1360
TYBPE 355M-4 380/660/1140 250 409.2/235.6/136.2 96.7 0.96 2.1 9 315-355 1490
TYBPE 355L-4 380/660/1140 315 515.0/296.5/171.4 96.8 0.96 2.1 9 355-375 1870
注:铭牌信息、防爆证件等可以联系我们获取

TYBPE防爆永磁同步电机常见问题

TYBPE防爆永磁同步电机检修时需要注意哪些事项

1.不得随意拆卸;拆卸检修时,不能用零件的防爆面作撬棒的支点,更不允许敲打或撞击防爆面。

2.在电机的浸漆和组装时,应将防爆面附着的绝缘漆或脏物清洗干净,不得用铁片等硬物刮划,但可以用油石研磨不平整的地方。

3.若防爆面损伤,必须用铅锡焊料HISnPb58-2,焊剂为30%浓度的盐酸(对钢制零件)或含锡58~60%的锡锌焊料,焊剂为氯化铵30%,氯化锌70%,加水100~150%混合溶液(对铸铁件)进行焊补,焊料与零件的结合要牢固,凸起部分要磨平,达到规定的光洁度。

4.为防止防爆面生锈,应在防爆面上涂抹机油或204-1置换型防锈油。

5.拆卸电机时,应先取下风罩、风扇,再用套管板手拆卸端盖和轴承盖的螺栓,然后,用圆木或铜棒沿轴向撞击轴伸,使端盖和机座分开,最后取下转子。拆除零件,防爆面应朝上搁置,并用橡皮或布衬垫盖上,紧固螺栓,弹簧垫等注意不要丢失。

TYBPE永磁同步电动机常见故障以及原因

故障现象:电动机温度过高,但电流没有超过额定值。

原因:1.环境温度过高。2.电动机通风道堵塞。3.电动机油泥、灰尘太多影响散热。

故障现象:电动机不能起动,而且没有任何声音。

原因:1.保险丝熔断。2.起动器掉闸。3.电源没有电。

故障现象:电动机在运行中有爆炸声。

原因:1.线圈暂时接地。2.线圈暂时短路。

故障现象:电动机起动后转速较低

原因:1.电源电压过低。2.电动机过负荷。3.定子线圈短路。4.转子的短路环、笼条断裂或开焊。5.将三角形接线的电动机接成星形。

故障现象:电动机不能起动,有嗡嗡的响声

原因:1.轴承损坏。2.定子与转子之间的空气间隙不正常,使定子与转子相碰。3.被带动机械卡住。4.电源线一相断线,或保险丝有一相熔断,或电动机有一相绕组断线。

故障现象:电动机起动时保险丝熔断

原因:1.定子线圈一相反接。2.轴承损坏。3.起动时误操作。4.定子线圈短路或接地。5.传动皮带太紧。6.被带动机械卡住。

TYBPE防爆永磁同步电动机厂家

南洋防爆电机有限公司(网址:www.nyfbdj.net)是国家指定的隔爆型超高效率三相永磁同步电动机生产厂家。"TYBPE防爆合格证"“TYBPE安全标志证”“TYBPE生产许可证”三证齐全,TYBPE系列永磁同步电动机证件齐全,电器协会会员,技术实力雄厚,生产规模庞大,欢迎莅临参观洽谈!

煤安证 防爆合格证

TYBPE防爆永磁同步电动机价格、联系方式

河南南洋防爆电机有限公司是全国少有的证件齐全、具备TYBPE系列隔爆型超高效率三相永磁同步电动机防爆电机生产能力的厂家,卓越的产品质量、优质的售后服务赢得业界一致好评。TYBPE永磁同步电动机价格请来电咨询。欢迎访问我公司主站(http://www.nyfbdj.net)查询更多产品信息。
